Quais medidas estão disponíveis para o MG13?

Trabalhamos com uma ampla faixa de diâmetros de eixo, listada na tabela de medidas desta página. A disponibilidade final é confirmada pela equipe técnica conforme a aplicação.

Quais faces de vedação posso escolher?

As opções padrão são Carvão × Cerâmica/Inox, Silício × Silício (SiC) e Tungstênio × Tungstênio (WC). A escolha depende do fluido, temperatura, pressão, rotação e presença de abrasivos.

Como escolher o elastômero correto?

As opções disponíveis são NBR (Buna), EPDM e FKM (Viton). Cada uma tem compatibilidade química e faixa térmica típica distinta — a definição depende do fluido e das condições reais de operação. Valide com a equipe técnica antes da compra.

Quais são as faixas típicas de temperatura por elastômero?

Como referência de catálogo: NBR (Buna) opera tipicamente entre −30 °C e +100 °C; EPDM entre −40 °C e +140 °C; FKM (Viton) entre −20 °C e +200 °C. São valores indicativos — a faixa real depende do fluido, da pressão e do estado do elastômero, e deve ser confirmada pela engenharia.

Como identificar o modelo correto para meu equipamento?

Envie fotos do selo antigo, medida do eixo em milímetros, marca e modelo do equipamento, fluido bombeado e condições de operação (temperatura, pressão, rotação). A equipe técnica orienta a especificação.

O MG13 exige alguma preparação especial na instalação?

Recomenda-se limpar o eixo e o alojamento, verificar alinhamento e batimento, lubrificar o elastômero secundário com água ou álcool (nunca com graxa mineral em elastômeros incompatíveis) e evitar bater diretamente nas faces. Siga o manual do equipamento e as boas práticas de montagem de selos mecânicos.

O que caracteriza o MG13 em relação ao MG1 e ao MG12?

O MG13 usa a mesma vedação secundária por fole em elastômero do MG1 e do MG12 — a diferença é o comprimento da cauda do fole (l1N), o mais longo da série, usado quando o bocal do equipamento exige maior comprimento de montagem em combinação com sede G6 ou G60. A adequação a cada aplicação deve ser validada pela equipe técnica.

Ficha técnica

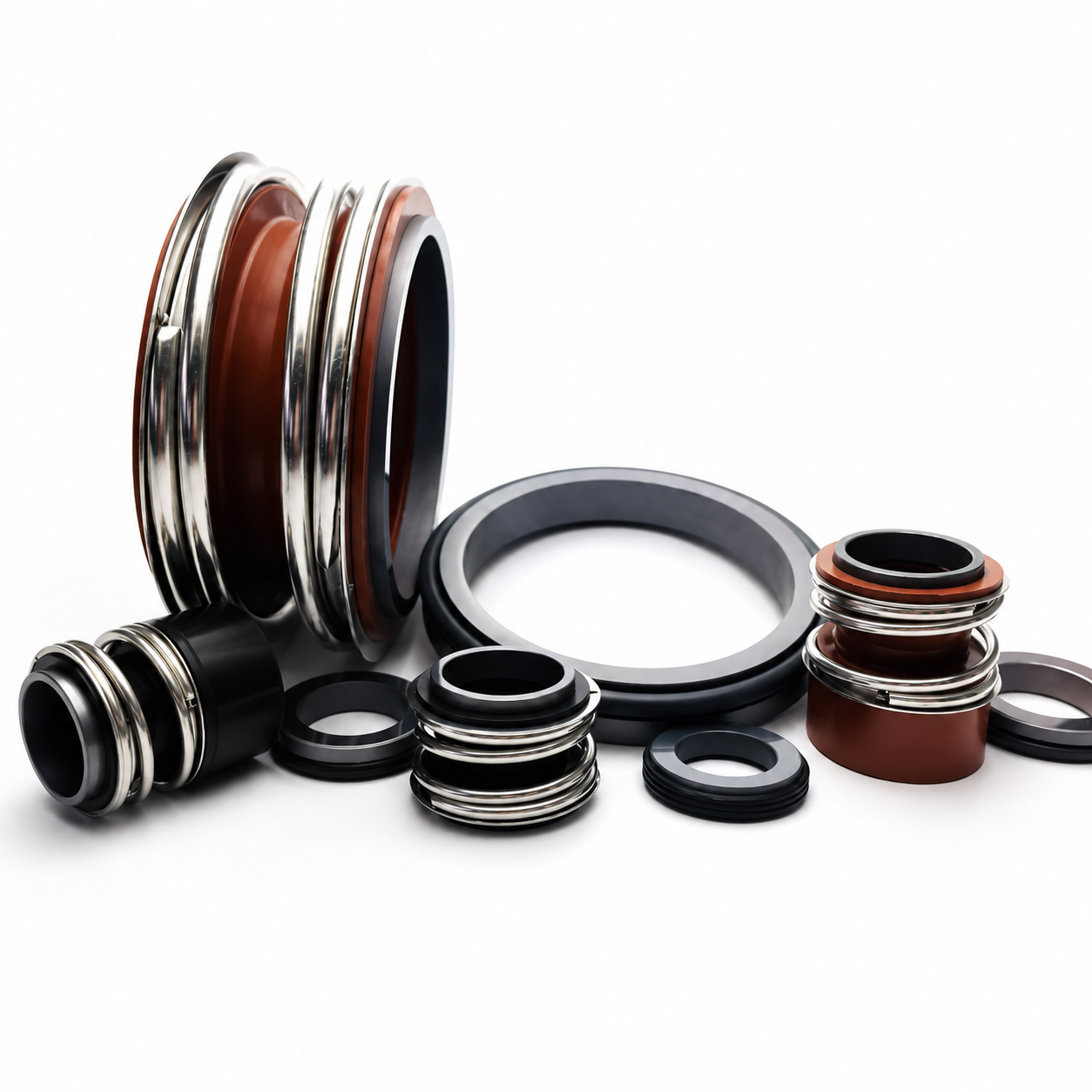

Selo Mecânico MG13

Name: Selo Mecânico MG13
Brand: Masterselo
SKU: MG13

Selo mecânico MG13 — variante com fole em elastômero, imune a incrustações no eixo. Segue a norma EN 12756 e substitui diretamente MG1 e MG12 nas mesmas medidas.

Modelo MG13

Selo mecânico MG13 — variante com fole em elastômero, imune a incrustações no eixo. Segue a norma EN 12756 e substitui diretamente MG1 e MG12 nas mesmas medidas.

Modelo: MG13
Categoria: Selo mecânico
Faces: 3 opções
Elastômeros: 3 opções

Solicitar orçamento WhatsApp

02 — Descrição técnica

Sobre o selo mecânico MG13

Tipo de selo mecânico

Selo mecânico simples, não balanceado, de fole elastomérico rotativo, com mola helicoidal única e rotação independente do sentido de giro.

Características construtivas

Variante da série MG com fole de cauda ainda mais estendida (comprimento l1N), para atingir o comprimento de montagem exigido pela EN 12756 quando usada com sede G6 ou G60 em bocais mais profundos. Face rotativa em carvão, silício ou tungstênio; sede estacionária no bocal; componentes metálicos em aço inoxidável.

Princípio de funcionamento

A vedação primária ocorre pelo contato axial entre a face rotativa e a sede estacionária. A mola mantém a pressão de contato constante e compensa o desgaste natural e pequenos desalinhamentos durante a operação. O fole elastomérico veda o eixo de forma estática — ele acompanha o movimento axial da face sem deslizar sobre o eixo, o que evita o desgaste por fretting e reduz o risco de travamento por incrustações.

Aplicações industriais

Bombas centrífugas, misturadores, agitadores e demais equipamentos rotativos industriais compatíveis com a configuração do modelo.

Vantagens

Construção compacta, montagem simples, proteção do eixo ao longo de todo o comprimento do selo, ampla intercambiabilidade e disponibilidade em diversas medidas de eixo e combinações de faces/elastômeros.

03 — Galeria

Galeria do produto

Fotos reais organizadas por combinação de faces. Cada grupo comporta 4 fotos.

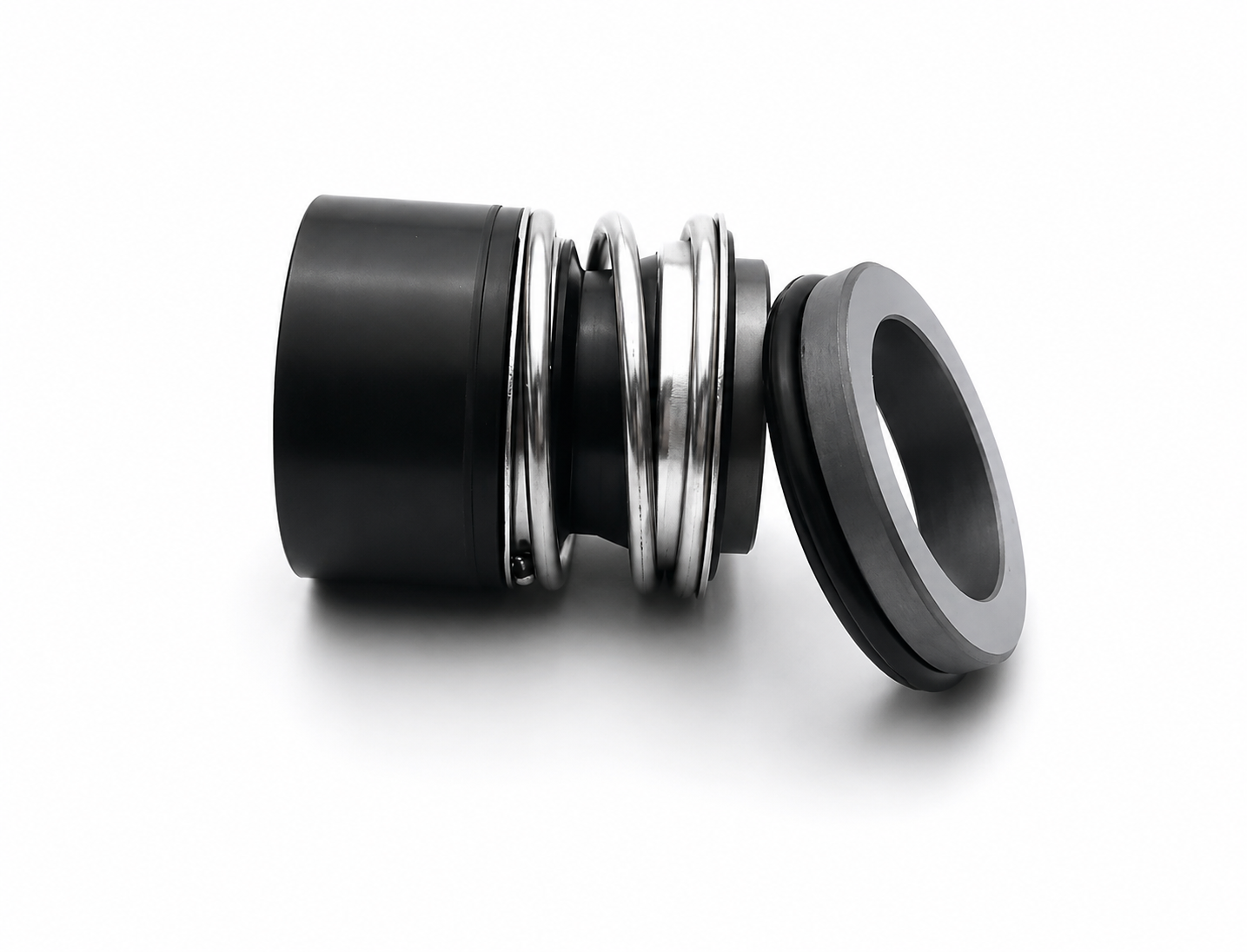

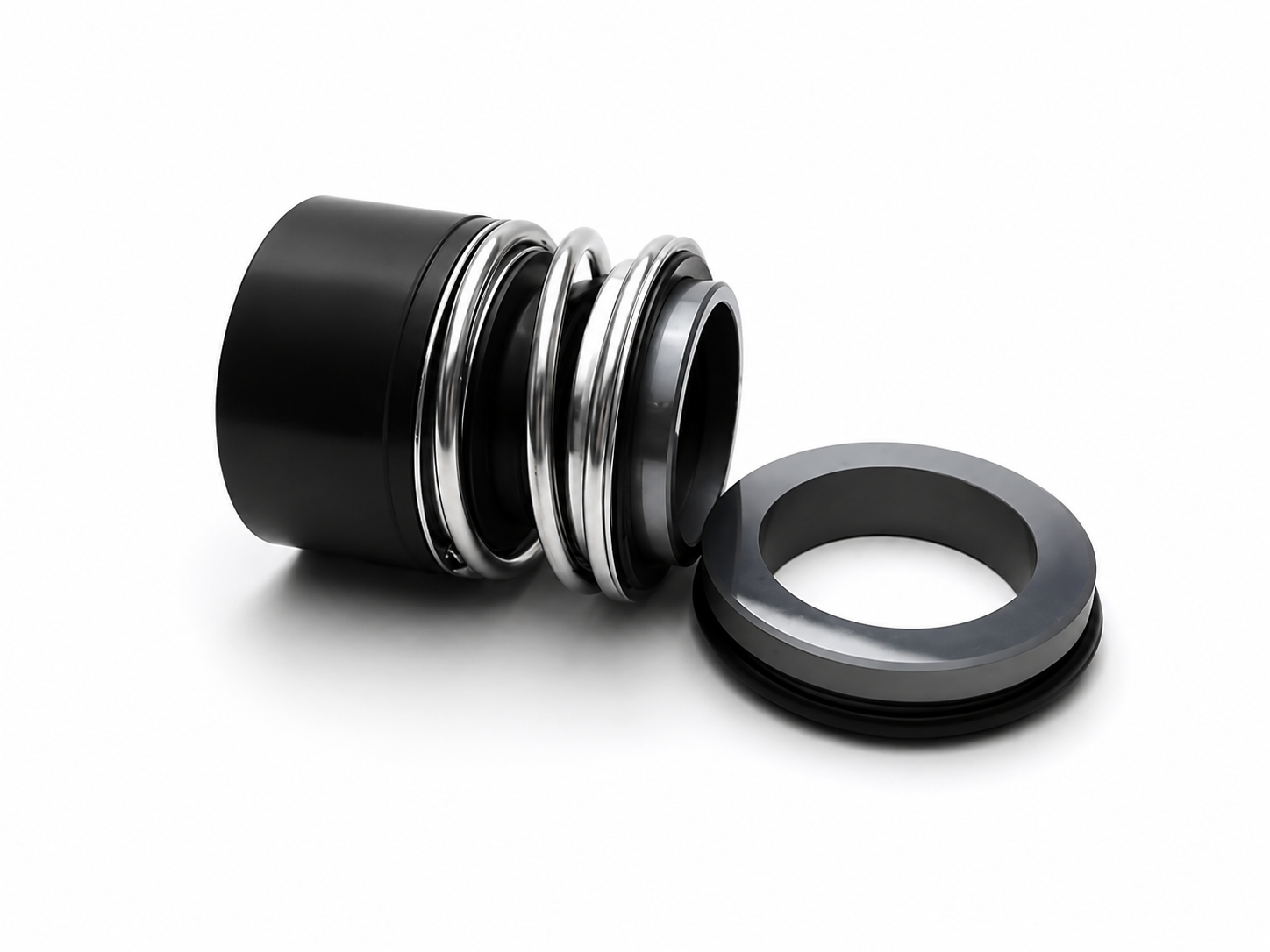

Silício × Silício (SiC)

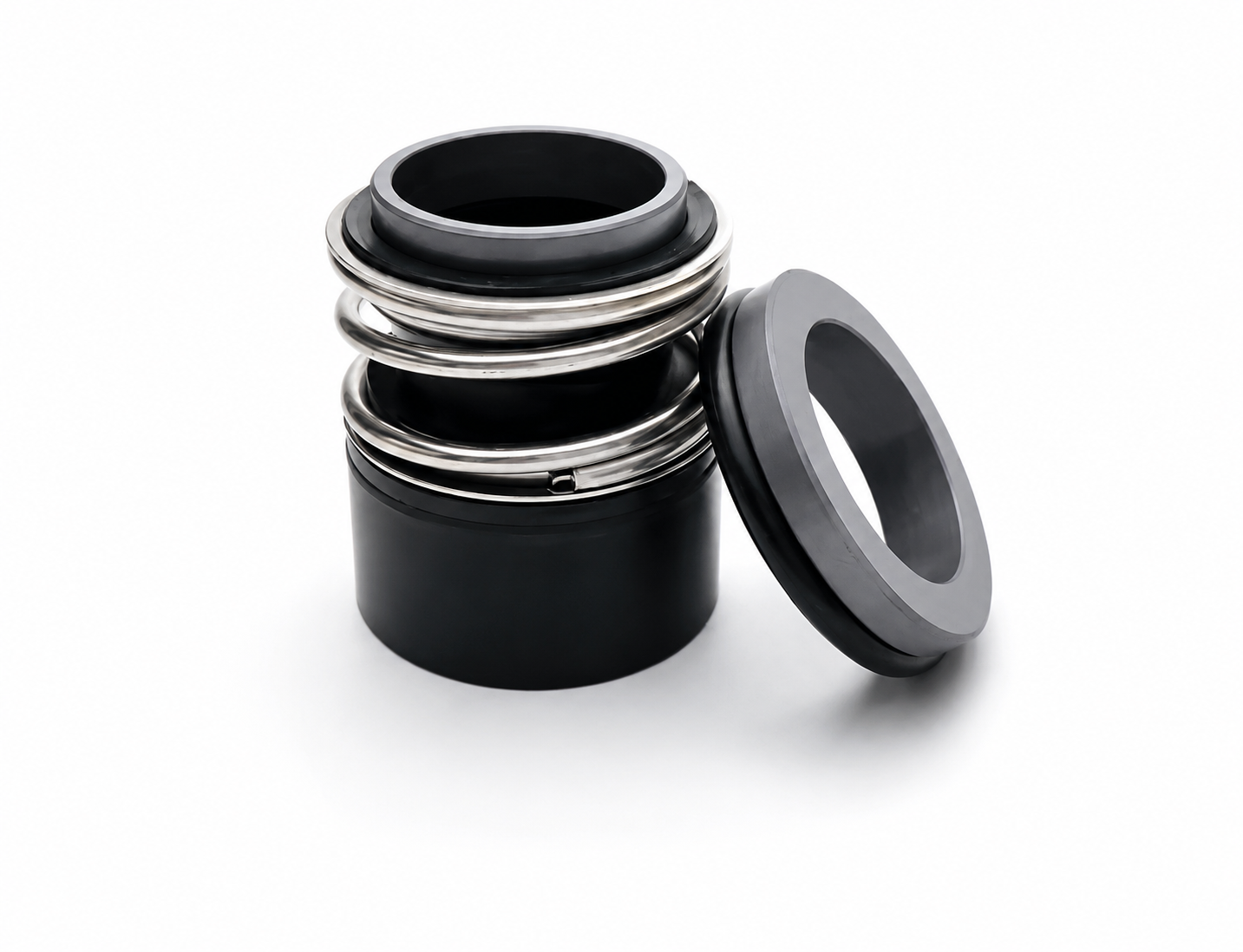

Selo mecânico MG13 — Silício × Silício (SiC) — foto 3

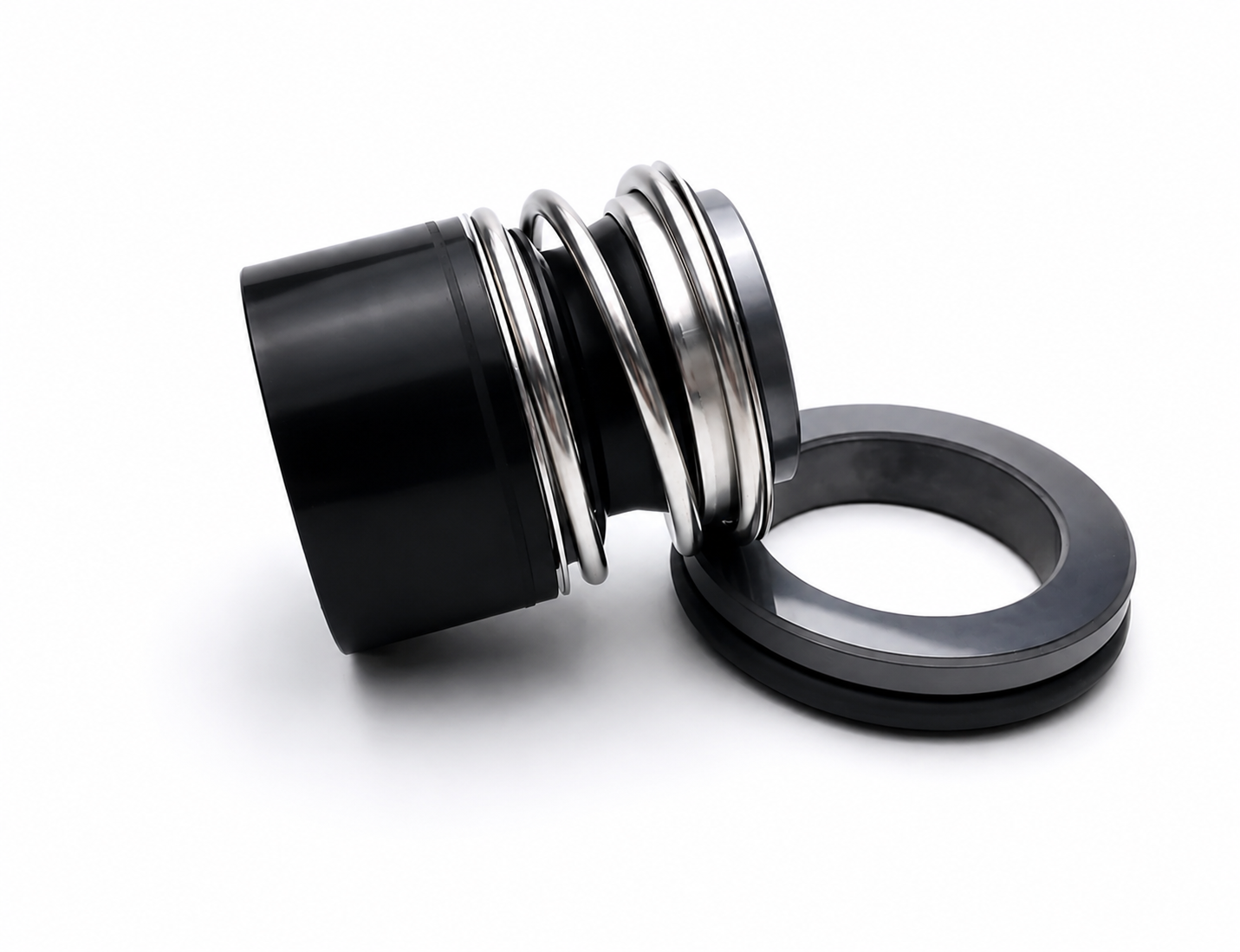

Selo mecânico MG13 — Silício × Silício (SiC) — foto 4

04 — Desenho técnico

Vista dimensional

05 — Tabela de medidas

Medidas disponíveis

Consulte a especificação completa. Dimensões e códigos internos serão publicados conforme validação técnica.

Medida do eixo	Código	Dimensões	Desenho	Ação
10 mm	A definir	A definir	A definir	Ver ficha →
12 mm	A definir	A definir	A definir	Ver ficha →
14 mm	A definir	A definir	A definir	Ver ficha →
16 mm	A definir	A definir	A definir	Ver ficha →
18 mm	A definir	A definir	A definir	Ver ficha →
20 mm	A definir	A definir	A definir	Ver ficha →
22 mm	A definir	A definir	A definir	Ver ficha →
24 mm	A definir	A definir	A definir	Ver ficha →
25 mm	A definir	A definir	A definir	Ver ficha →
28 mm	A definir	A definir	A definir	Ver ficha →
30 mm	A definir	A definir	A definir	Ver ficha →
32 mm	A definir	A definir	A definir	Ver ficha →
35 mm	A definir	A definir	A definir	Ver ficha →
38 mm	A definir	A definir	A definir	Ver ficha →
40 mm	A definir	A definir	A definir	Ver ficha →
43 mm	A definir	A definir	A definir	Ver ficha →
45 mm	A definir	A definir	A definir	Ver ficha →
48 mm	A definir	A definir	A definir	Ver ficha →
50 mm	A definir	A definir	A definir	Ver ficha →
55 mm	A definir	A definir	A definir	Ver ficha →
60 mm	A definir	A definir	A definir	Ver ficha →
65 mm	A definir	A definir	A definir	Ver ficha →
70 mm	A definir	A definir	A definir	Ver ficha →
75 mm	A definir	A definir	A definir	Ver ficha →
80 mm	A definir	A definir	A definir	Ver ficha →
85 mm	A definir	A definir	A definir	Ver ficha →
90 mm	A definir	A definir	A definir	Ver ficha →
95 mm	A definir	A definir	A definir	Ver ficha →
100 mm	A definir	A definir	A definir	Ver ficha →

06 — Características

Especificação técnica

Modelo	MG13
Tipo	Simples, não balanceado
Sentido de rotação	Independente (bidirecional)
Tipo de mola	Mola helicoidal única, externa ao fole
Tipo de vedação secundária	Fole elastomérico rotativo (vedação estática sobre o eixo)
Vedação da sede	O-ring estático (sede na câmara/bocal)
Família	MG (série MG1 / MG12 / MG13) — mesma construção, cauda do fole com comprimentos diferentes
Observações	Mesma construção do MG1 e do MG12 (fole elastomérico + mola helicoidal); a cauda mais longa apenas adapta o comprimento de montagem. Especificação final depende das condições reais de operação.
Comprimento do fole	Cauda longa (l1N) — para uso com sedes G6 ou G60

07 — Materiais / Faces

Opções de faces de vedação

Face de vedação Carvão × Cerâmica / Inox — selo mecânico

Carvão × Cerâmica / Inox

Descrição: Par de faces de uso geral: face rotativa em carvão grafite antifricção e sede estacionária em cerâmica (Al₂O₃) ou aço inoxidável.
Vantagens: Baixo coeficiente de atrito, custo acessível e bom desempenho em fluidos limpos.
Aplicações: Água limpa, água potável, líquidos leves e fluidos sem partículas abrasivas.

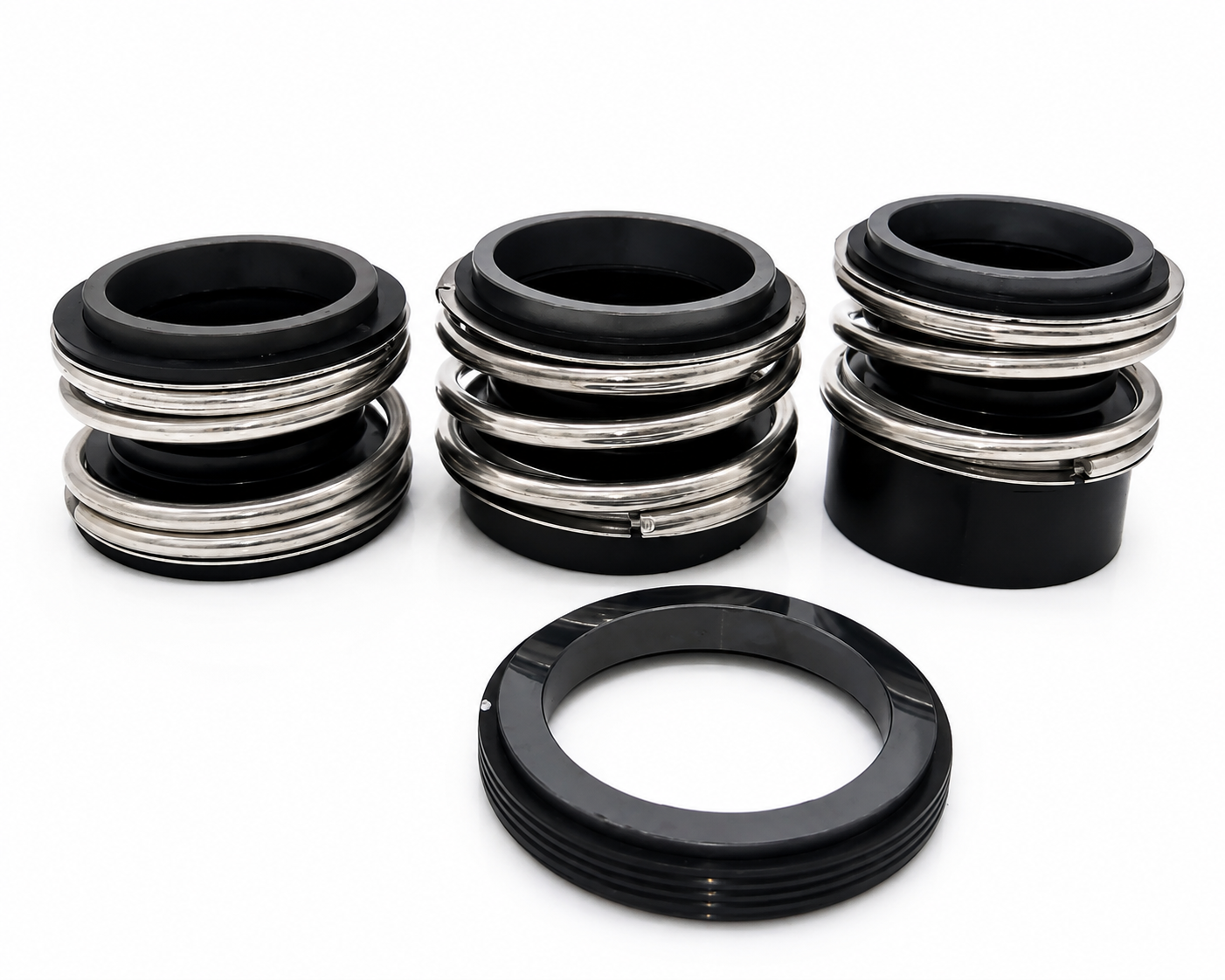

Face de vedação Silício × Silício (SiC) — selo mecânico

Silício × Silício (SiC)

Descrição: Par de faces em carbeto de silício, cerâmica técnica de alta dureza e excelente condutividade térmica.
Vantagens: Elevada resistência ao desgaste, boa dissipação de calor e resistência química ampla.
Aplicações: Fluidos com sólidos leves, produtos químicos e serviços com maior severidade térmica.

Foto principal em breve

Tungstênio × Tungstênio (WC)

Descrição: Par de faces em carbeto de tungstênio, material de altíssima dureza e resistência mecânica.
Vantagens: Resistência superior à abrasão e a choques mecânicos.
Aplicações: Lamas, polpas abrasivas, mineração e efluentes com sólidos em suspensão.

08 — Elastômeros

Opções de elastômeros

Buna (NBR)

Descrição: Elastômero de nitrila, padrão comercial para vedações dinâmicas em serviços gerais. Faixa típica de temperatura: −30 °C a +100 °C.
Aplicações: Água, óleos minerais, combustíveis alifáticos e fluidos hidráulicos convencionais.
Observações: Não indicado para ozônio, solventes aromáticos ou temperaturas elevadas. Faixa de temperatura é referencial — confirme com a equipe técnica conforme fluido e pressão.

EPDM

Descrição: Etileno-propileno-dieno, com boa resistência a água quente, vapor e produtos químicos polares. Faixa típica de temperatura: −40 °C a +140 °C.
Aplicações: Água quente, vapor de baixa pressão, soluções ácidas e alcalinas diluídas.
Observações: Incompatível com óleos minerais e derivados de petróleo. Faixa de temperatura é referencial — confirme a compatibilidade química antes da aplicação.

Viton (FKM)

Descrição: Fluorelastômero de alta resistência química e térmica. Faixa típica de temperatura: −20 °C a +200 °C.
Aplicações: Hidrocarbonetos, óleos, combustíveis, solventes e ambientes químicos agressivos.
Observações: Não recomendado para vapor, água superaquecida ou aminas. Faixa de temperatura é referencial — validação técnica é obrigatória para cada aplicação.

09 — Aplicações

Setores atendidos

Bombas centrífugas

Saneamento

Mineração

Papel e celulose

Indústria química

Irrigação

Alimentos e bebidas

Processos industriais

Observação: a aplicação depende dos materiais selecionados e das condições reais de operação.

10 — Instalação

Como instalar corretamente

Passo a passo geral. A sequência exata pode variar conforme o cabeçote do equipamento — consulte a equipe técnica em casos específicos.

1Verifique se o eixo e o bocal estão limpos, sem rebarbas, riscos ou resíduos do selo anterior.
2Lubrifique levemente o fole elastomérico (com o próprio fluido de processo ou glicerina) para facilitar o deslizamento sobre o eixo sem torcer ou danificar o elastômero.
3Posicione a sede estacionária no bocal, com o O-ring estático já montado, garantindo assentamento uniforme sem inclinação.
4Deslize o conjunto rotativo (fole + face + mola) até a cota de compressão indicada na tabela de medidas — nunca comprima a mola além do especificado.
5Gire o eixo manualmente após a montagem para confirmar que as faces assentam sem interferência mecânica.
6Faça o teste de estanqueidade com baixa pressão antes de colocar o equipamento em operação plena.

11 — Manutenção

Manutenção e sinais de troca

O que observar durante a operação para saber a hora certa de substituir o selo.

Inspecione visualmente o selo a cada parada programada — vazamento por gotejamento leve nos primeiros minutos de operação é normal em selos novos e tende a cessar após o amaciamento das faces.
Vazamento contínuo ou crescente indica desgaste das faces, dano no fole ou operação fora da faixa admissível — não prorrogue o uso nessas condições.
Na troca, substitua sempre o conjunto completo (face + fole + mola) e o O-ring da sede — não reutilize elastômeros já comprimidos.
Verifique se o fluido de processo é compatível com o elastômero do fole antes de repor com um selo já em estoque.
Evite operação a seco, mesmo por curtos períodos — é a principal causa de falha prematura das faces.
Registre a data de instalação e o lote do selo para rastreabilidade em caso de falha recorrente.

13 — FAQ

Perguntas frequentes sobre o MG13

14 — Relacionados

Modelos, materiais e aplicações

Outras medidas do MG13

MG13 10 mm MG13 12 mm MG13 14 mm MG13 16 mm MG13 18 mm MG13 20 mm MG13 22 mm MG13 24 mm MG13 25 mm MG13 28 mm MG13 30 mm MG13 32 mm MG13 35 mm MG13 38 mm MG13 40 mm MG13 43 mm

Outros modelos

Materiais

Aplicações

15 — Orçamento

Solicite orçamento do MG13

Preencha os campos e nossa equipe técnica retornará com a especificação correta.

WhatsApp direto Formulário completo

Selo Mecânico MG13 — variante de cauda longa

O selo mecânico MG13 é a variante da série MG com o fole de cauda mais longa, usada para atingir o comprimento de montagem exigido pela EN 12756 em bocais mais profundos, também combinada com sede G6 ou G60. Compartilha a mesma arquitetura de fole elastomérico rotativo do MG1 e do MG12.

O que é o selo mecânico MG13

O MG13 é um selo mecânico simples, não balanceado, com mola helicoidal única, rotação independente e vedação secundária por fole em elastômero — a mesma arquitetura do MG1 e do MG12. O que o diferencia é o comprimento da cauda do fole (l1N), o mais longo da série, usado quando o bocal da bomba exige maior comprimento de montagem.

Fisicamente, o MG13 segue as mesmas cotas de eixo e alojamento de sede da norma EN 12756 dos irmãos MG1 e MG12, permitindo substituição direta em qualquer bomba padronizada que use sede G6 ou G60.

Diferença do MG13 em relação ao MG1 e ao MG12

Os três modelos usam o mesmo princípio de vedação por fole elastomérico estático sobre o eixo. A diferença entre eles é exclusivamente o comprimento da cauda do fole:

MG1 — cauda padrão (l1), usado com sedes G4 ou G9.
MG12 — cauda estendida (l1k), usado com sedes G6 ou G60.
MG13 — cauda longa (l1N), para bocais mais profundos, também com sedes G6 ou G60.

MG13 e a norma EN 12756

O MG13 é padronizado dentro da norma EN 12756 (antiga DIN 24960), compartilhando as mesmas medidas de eixo e alojamento de sede do MG1 e do MG12 — variando apenas o comprimento total de montagem. Isso significa que qualquer bomba centrífuga preparada para receber o comprimento l1N recebe um MG13 sem retrabalho no cabeçote.

Quando utilizar o MG13

O MG13 é a escolha correta sempre que o cabeçote da bomba exige o maior comprimento de montagem da série, geralmente em conjunto com sedes G6 ou G60 em bocais profundos. Como toda a série MG, também é uma boa escolha em fluidos com tendência a formar depósitos sobre o eixo, já que o fole não desliza sobre ele:

Bocais de bomba mais profundos, que exigem o comprimento l1N para o assentamento correto do selo.
Água dura — alto teor de carbonatos e cristalização junto ao eixo.
Fluidos com sólidos precipitados leves em bombas centrífugas.
Processos com risco de cristalização em torno do eixo — açúcar, salmoura, algumas soluções químicas.
Circuitos com paradas frequentes, onde depósitos poderiam se acumular sobre um selo com vedação deslizante — o fole do MG13 permanece estático sobre o eixo.

Compatibilidade e intercambiabilidade

Por seguir EN 12756, o MG13 substitui diretamente qualquer MG1 ou MG12 nas mesmas medidas de eixo, desde que a sede instalada (G6 ou G60) seja compatível com o comprimento l1N. É compatível com bombas KSB, Schneider, Thebe, Dancor, Somar, IMBIL, Ferrari, Mark, Grundfos, Ebara e demais marcas do mercado brasileiro.

O elastômero do fole deve ser escolhido conforme o fluido bombeado — NBR para água, EPDM para vapor e produtos químicos polares, FKM (Viton) para hidrocarbonetos e ambientes agressivos, HNBR para óleos com altas temperaturas.

Comparativo MG1 × MG12 × MG13

MG1, MG12 e MG13 usam exatamente a mesma arquitetura: fole elastomérico rotativo (vedação secundária estática sobre o eixo, sem deslizamento), mola helicoidal única e sede estacionária. A única diferença entre os três é o comprimento da cauda do fole, que define qual sede (G4, G9, G6 ou G60) o modelo acompanha conforme a norma EN 12756.

Critério	MG1	MG12	MG13
Princípio de vedação	Fole elastomérico rotativo com mola helicoidal única — vedação estática sobre o eixo, sem deslizamento.	Mesma construção do MG1: fole elastomérico + mola helicoidal única.	Mesma construção do MG1: fole elastomérico + mola helicoidal única.
Comprimento do fole (L1)	Cauda padrão (l1) — sedes G4 ou G9. Configuração mais comum e mais econômica.	Cauda estendida (l1k) — sedes G6 ou G60, para cabeçotes que exigem maior comprimento de montagem.	Cauda longa (l1N) — sedes G6 ou G60, para bocais mais profundos.
Norma EN 12756	Sim — dimensões conforme EN 12756, comprimento l1.	Sim — segue EN 12756, comprimento l1k.	Sim — segue EN 12756, comprimento l1N.
Vedação secundária	Fole elastomérico — não desliza sobre o eixo.	Fole elastomérico — não desliza sobre o eixo.	Fole elastomérico — não desliza sobre o eixo.
Tolerância a incrustações	Boa — o fole não desliza sobre o eixo, reduzindo o risco de travamento.	Boa — mesma vedação por fole do MG1.	Boa — mesma vedação por fole, cauda adequada a bocais profundos.
Fluidos recomendados	Água limpa, água quente, condensado, óleos leves, químicos compatíveis.	Mesmos fluidos do MG1 — escolha definida pela sede G6/G60 do cabeçote.	Mesmos fluidos do MG1 — escolha definida pelo bocal mais profundo do cabeçote.
Setores típicos	Saneamento, HVAC, indústria química leve, alimentícia.	Mesmos setores do MG1, em cabeçotes com sede G6 ou G60.	Mesmos setores do MG1, em cabeçotes com bocal mais profundo.
